产品详情
| 产品名称： | 高压Y型过滤器 | 产品型号： | GL41H |
| 公称通径： | DN15～DN300 | 滤网材料： | 不锈钢 |
| 工作压力： | 150LB～300LB～600LB～1500LB | 连接方式： | 法兰 |
| 适用温度： | -20ºC～+450ºC | 功能作用： | 过滤管道中的杂质 |
| 阀体材质： | 铸钢、不锈钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、油、蒸汽、气体等 | 生产厂家： | 浦首阀门 |
产品说明
GL41H高压Y型过滤器是输送介质的管道系列不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水，油、气。产品标准
1、设计与制造符合MFG标准。2、试验与检验符合API598。
3、结构长度符合MFG标准。
4、法兰尺寸符合ANSI B16.5技术要求。
结构特点
可按用户要求制作滤网，其外型基本相同（Y型），内部件全部采用不锈钢，坚固耐用。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短，对一般小型号者，只需5-10分钟。一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-300目/cm2。性能规范
| 磅级 | 150Lb | 300Lb | 600 | |
| 试验压力 | 壳体试验 | 3.0MPa | 6.5MPa | 15MPa |
| 适用温度 | -29～425℃ | |||
| 适用介质 | 水、油、天然气 | |||
| 过滤范围 | 15目～300目 | 水15目～80目 | 油40目～120目 | 气80目～300目 |
零部件材料
| 零件名称 | 材料 |
| 阀体 | 碳钢、不锈钢、黄铜 |
| 滤网盖 | 碳钢、不锈钢、黄铜 |
| 滤芯网 | 不锈钢 |
| 密封件材质 | 柔性石墨、聚四氟乙烯 |

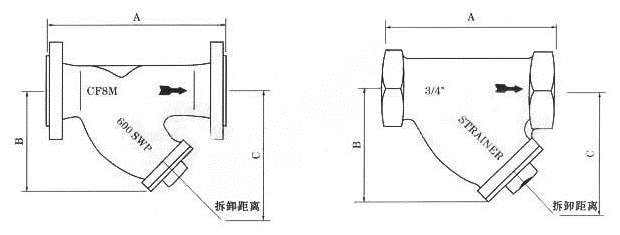

外形结构图
主要外形尺寸
| 口径(in) | ANSI法兰连接 | 螺纹连接 | B | C | 滤网面积cm2 | ||
| 150LB | 300LB | 600LB | |||||
| A | A | A | A | ||||
| 1/2" | 127 | 127 | 130 | 75 | 70 | 110 | 27 |
| 3/4" | 145 | 150 | 150 | 80 | 80 | 130 | 43 |
| 1" | 154 | 160 | 160 | 90 | 90 | 150 | 73 |
| 11/4" | 180 | 180 | 200 | 110 | 130 | 235 | 135 |
| 11/2" | 200 | 210 | 230 | 120 | 147 | 260 | 164 |
| 2" | 230 | 240 | 250 | 140 | 180 | 320 | 251 |
| 21/2" | 290 | 290 | . | 210 | 200 | 325 | 327 |
| 3" | 310 | 310 | . | . | 205 | 330 | 361 |
| 4" | 315 | 351 | . | . | 255 | 405 | 545 |
| 5" | 410 | 401 | . | . | 315 | 510 | 843 |
| 6" | 473 | 478 | . | . | 345 | 560 | 1117 |
| 8" | 593 | 600 | . | . | 440 | 710 | 1909 |
