产品详情
| 产品名称： | 自力式温度调节阀 | 产品型号： | ZZWP |
| 驱动方式： | 自动 | 连接形式： | 法兰 |
| 结构形式： | 自力式 | 密封结构： | 硬密封 |
| 压力范围： | 1.6MPa-6.4MPa | 公称通径： | DN25-200 |
| 常用材质： | 碳钢,不锈钢等 | 铭牌： | 浦首品牌 |

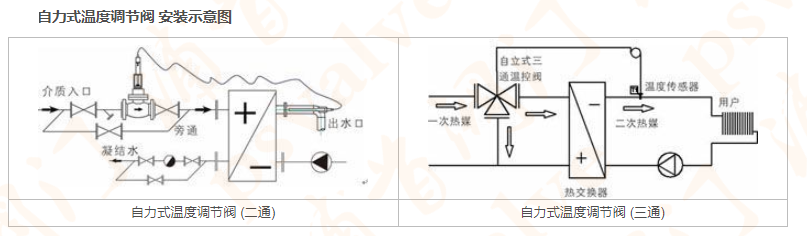

自力式温控阀,自力式温度调节阀按用途可分为：加热用温度调节阀、冷却用温度调节阀、三通合流温度调节阀、三通分流温度调节阀。不同用途的自力式温度控制阀的工作原理大体相同，都是利用感温液体受热膨胀、遇冷收缩及液体不可压缩的原理进行调节。下面以加热用温度调节阀为例，结合工作原理示意图说明其工作过程：将温度传感器插入被控介质中，当被控介质温度升高时，感温液体膨胀，作用力克服弹簧阻力，推动阀芯向下移动，阀门趋于关闭，从而减少热媒介质流量；反之，当被控介质温度低于设定值时，感温液体收缩，弹簧复位推动阀芯开启，增加热媒介质流量，使被控介质温度趋于升高。循环往复，从而使被控介质温度保持在设定温度值的允许范围内。
自力式温控阀,自力式温度调节阀能源，利用被调介质自知能量实现温度自动调节的节能产品，由控制阀及温控器组成。主要适用于非腐蚀性气体、蒸汽、热水、油等介质的各种换热系统的温度自动控制。
主要由控制阀及温控器组成，是一种无需外来能源而依靠被控介质自身的温度变化进行自动调节的节能产品。主要适用于非腐蚀性气体、蒸汽、热水、油等介质的各种换热器中的温度自动控制，广泛应用在城市供热、供暖系统及石化、印染、制药、锅炉等工业部门。
自力式温控阀,自力式温度调节阀主要零件材料：
阀 体：ZG230—450、ZGCr18Ni12MoTi、ZG1Cr18Nli9Ti
阀 座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀 芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
波纹管套：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
平衡波纹管：1Cr18Ni9Ti
温 包：H62、1Cr18Ni9Ti
毛细管：H62、1Cr18Ni9Ti
接 头：35、1Cr18Ni9Ti

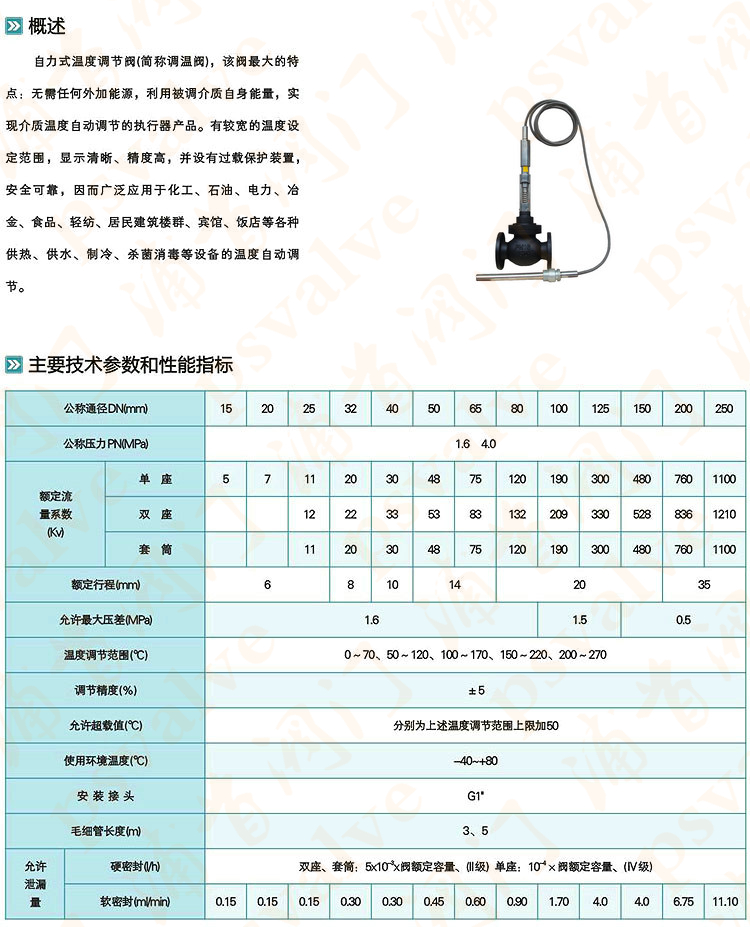

自力式温控阀,自力式温度调节阀--主要参数：
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kv值(m3/h) | 3.4 | 5.5 | 11 | 15 | 19 | 31 | 52 | 78 | 122 | 190 | 300 | 350 |
| 公称压力 | PN1.6、2.5MPa | |||||||||||
| 法兰标准 | JB/T79.1-94、79.2-94、GB/T9113等 | |||||||||||
| 阀体材料 | 铸铁（HT200）、铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti） | |||||||||||
| 阀芯材料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti） | |||||||||||
| 温包材料 | 铜镀镍等 | |||||||||||
| 设定值偏差 | ±2℃ | |||||||||||
| 温控范围 | 用于生活热水供应：30～100℃； 用于采暖、中央空调：40～90℃； 用于除氧器等生产工艺过程：80～110℃； 用于其它特殊用途：120～180℃ |
|||||||||||

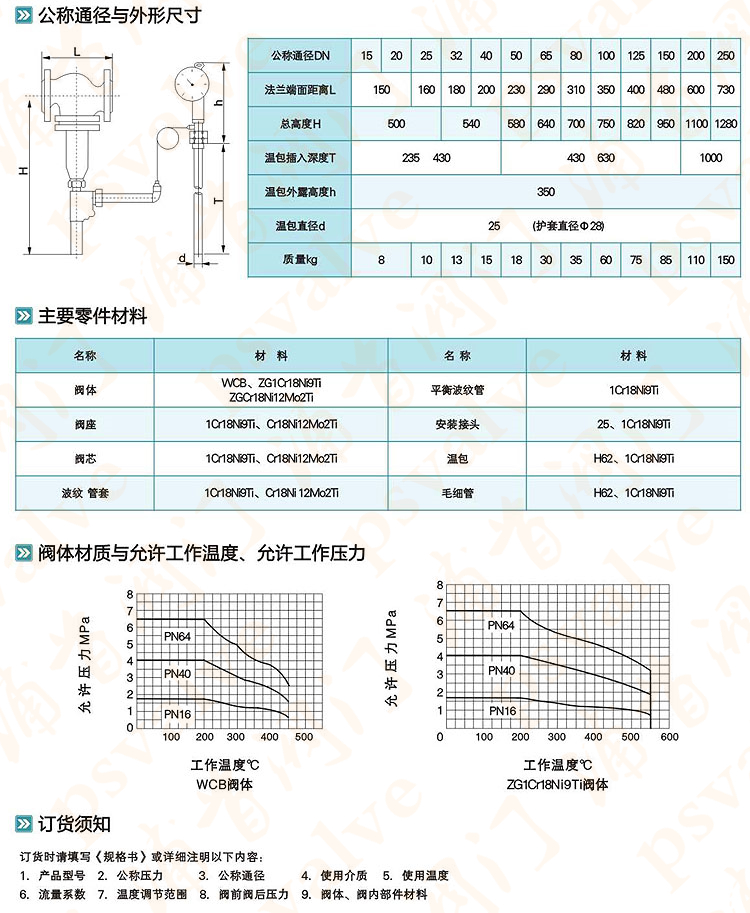

自力式温度调节阀,自力式温控阀参数尺寸图:
