产品详情
| 产品名称： | 不锈钢高压止回阀 | 产品型号： | H44H、H44W |
| 公称通径： | DN50～DN600 | 结构形式： | 旋启式 |
| 公称压力： | 1.6MPa～25.0MPa | 150LB～1500LB | 连接方式： | 焊接、法兰 |
| 适用温度： | -29ºC～+550ºC | 驱动方式： | 介质推动 |
| 阀体材质： | 不锈钢、304、316、36L | 标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、油、蒸汽 | 生产厂家： | 浦首阀门 |
产品说明
H44H、H44W不锈钢高压止回阀用于压力 1.6~25MPa 工作温度 -29~+550℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上，其主要作用是防止介质倒流、防止泵及其驱动电机反转，以及容器内介质的泄放，适用介质为水、油品、蒸汽、酸性介质等。广泛应用在石油、化工、制药、化肥、电力行业、低温等各种工况的管路上。设计规范
设计标准：API 6D、ASME B16.34、API 594、BS 1868、GB/T 12235、GB/T 12236、JB/T 8937结构长度：ASME B16.10、API 6D、GB/T 12221
连接标准：ASME B16.5、ASME B16.47、ASME B16.25、GB/T 9113、JB/T 79、HG/T 20592
压力试验：API 598、API 6D、GB/T 13927、GB/T 26480
压力与温度等级：ASME B16.34 、GB/T 12224
结构特点
1、产品结构紧凑合理、密封可靠、性能优良。2、体积小、重量轻。
3、适用范围广。
4、阀瓣关闭快速、动作灵敏。
5、关闭冲击力小、不易产生水锤现象。
6、流道通畅、流体阻力小。
压力试验
| 公称压力（LB） | 强度试验 | 水密封试验 | 气密封试验 | |||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.5～0.7 | 60～100 |
| 300 | 7.8 | 1125 | 5.6 | 815 | ||
| 600 | 15.3 | 2225 | 11.2 | 1630 | ||
| 900 | 23.1 | 3350 | 16.8 | 2440 | ||
| 1500 | 40.2 | 5350 | 25.8 | 3550 | ||
主要零件材料
| 壳体 | ASTM A216WCB | ASTMA351 Cf8 | |||||||||
| 阀瓣及支架 | WCB | CF8 | CF8M | Monel | |||||||
| 销轴 | F6a | F304 | F316 | Monel | F304 | ||||||
| 阀瓣表面 | 13Cr | 13Cr | STL | 304 | STL | 316 | STL | Monel | 304 | 304 | STL |
| 阀座表面 | 13Cr | STL | STL | 304 | STL | 316 | STL | Monel | 304 | STL | STL |
| 壳体 | ASTM A351 CF3 | ADTM A351 CF8M | ASTM A351 CF8 | ||||||||
| 阀瓣及支架 | |||||||||||
| 销轴 | F304L | F316L | F316 | ||||||||
| 阀瓣表面 | 304L | 304L | STL | 316 | 316 | STL | 316L | 316L | STL | ||
| 阀座表面 | 304L | STL | STL | 316 | STL | STL | 316L | STL | STL | ||

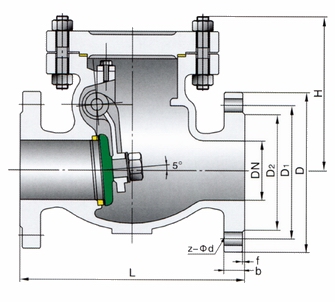

外形结构图
主要外形尺寸150Lb
| 尺寸 | inch | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
| L | mm | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 699 | 787 | 914 | 978 | 978 | 1275 |
| H | mm | 142 | 166 | 178 | 236 | 252 | 266 | 314 | 368 | 429 | 455 | 410 | 560 | 600 | 880 |
主要外形尺寸300Lb
| 尺寸 | inch | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
| L | mm | 267 | 292 | 318 | 356 | 400 | 444 | 533 | 622 | 711 | 838 | 864 | 978 | 1016 | 1346 |
| H | mm | 165 | 185 | 205 | 228 | 250 | 275 | 325 | 378 | 410 | 480 | 530 | 575 | 630 | 860 |
主要外形尺寸600Lb
| 尺寸 | inch | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
| L | mm | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| H | mm | 203 | 229 | 235 | 286 | 292 | 330 | 381 | 457 | 584 | 835 | 684 | 752 | 975 | 1111 |
主要外形尺寸900Lb
| 尺寸 | inch | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | 14" | 16" |
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L | mm | 368 | 419 | 381 | 457 | 559 | 610 | 737 | 838 | 965 | 1029 | 1130 |
| H | mm | 216 | 254 | 292 | 318 | 343 | 368 | 432 | 546 | 660 | 782 | 838 |
主要外形尺寸1500Lb
| 尺寸 | inch | 2-1/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | 14" | 16" |
| DN | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L | mm | 419 | 470 | 546 | 673 | 705 | 832 | 91 | 1130 | 1257 | 1384 |
| H | mm | 193 | 246 | 288 | 324 | 373 | 466 | 536 | 857 | 950 | 1020 |
