产品详情
| 产品名称： | 高压角式截止阀 | 产品型号： | J44Y,J44H,J47Y,J47H |
| 驱动方式： | 手动 | 连接形式： | 法兰,焊接 |
| 结构形式： | 角式 | 密封结构： | 硬密封 |
| 压力范围： | 1.6MPa-32.0MPa | 公称通径： | DN3-100 |
| 常用材质： | WCB,锻钢,不锈钢等 | 铭牌： | 浦首品牌 |
高压角式截止阀,高压平衡角式截止阀（节流阀）公称压力:16.0-32.0MPa 公称通径：10-150mm 介质温度：≤425℃角式截止阀进出口通道不在同一方向上而成90°直角,流体通过阀门时会改变流体方向,因此会产生一定的压力降。角式截止阀的最大优点是可以把阀门安装在管路系统的拐角处,这样既节约了90°弯头,又便于操作。因此,这类阀门最适合在化肥厂的合成氨生产系统中和天然气、化工、石化、石油、造纸、采矿、电力、液化气、食品、给排水、市政、机械设备配套、电子工业，城建等领域。
产品特点1、结构简单，制造和维修比较方便
2、工作行程小，启闭时间短
3、密封性好，密封面间磨擦力小，寿命较长
实物图片
高压角式截止阀,高压平衡角式截止阀性能规范
| 公称压力 | 16 | 32 | Mpa |
| 壳体试验 | 24 | 48 | |
| 密封试验 | 17.6 | 35.2 | |
| 气密封试验 | 0.5-0.7 | ||
| 适用介质 | C | P | R |
| 水、油品、蒸汽 | 氮氢混合气 | 碱液、液氨 | |
| 适用温度(℃) | ≤200 | ||

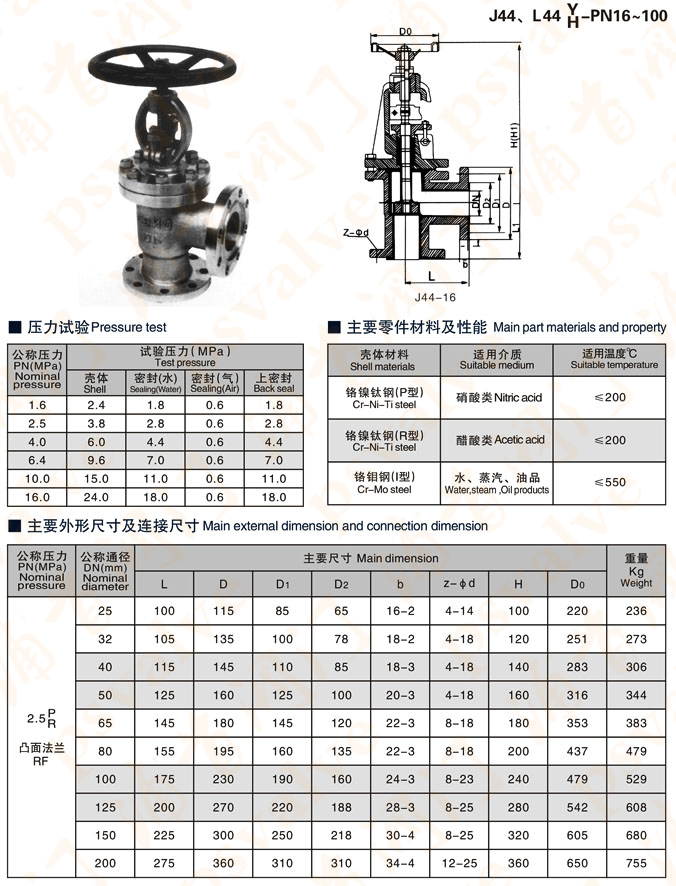

高压角式截止阀,高压平衡角式截止阀参数尺寸图:
