1.进气分离过滤系统

2. 增压系统

3. 干燥系统

4. 控制系统

5.计量充装系统

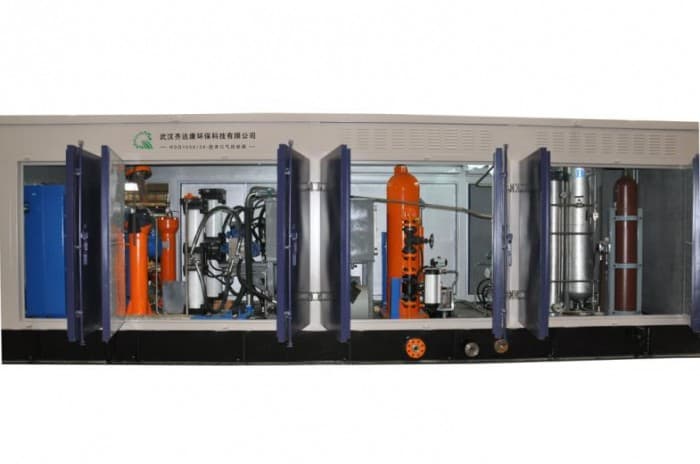

齐达康HSQ1500/30-200型井口气回收装置。为了更好地适应井口气回收的现场条件，进气系统，采用高压洗涤罐将气液分离，过滤精度5μm，采用液位控制器自动控制液位；增压系统采用液压活塞式压缩机，可满足3－25MPa的进气压力范围，增压到25MPa，比传统机械增压方式更节能，且无泄漏，故障率低、可靠性高且维修简单；干燥系统采用A、B塔分子筛不间断工作的模式，可以干燥与再生同时进行，*大干燥能力为3500方/小时，露点为－55℃；控制系统采用PLC逻辑控制程序控制，对进气、增压、干燥等各个工艺过程进行控制，实现无人值守、自动开/停机控制，通过变频电机，实现对撬组回收气体能力的控制（气量10000～40000标方/天、液量0～50方/天）；计量充装系统采用部件整体采购模式，符合国家关于计量方面的要求，计量范围：0～2400方/小时。

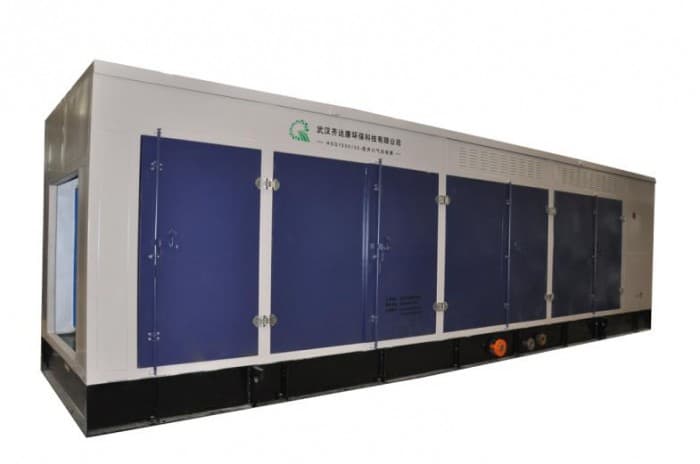

这五个系统布置在一个撬上，实现可移动功能，现场安装周期短，且安装简单。

（2）齐达康HSQ1500/30-200型井口气回收装置主要技术参数：

（1）进气压力(MPag):                  3.0～20.0

（2）环境温度(℃)：                -40～40

（3）进气过滤精度（μm）： 5

（4）排气压力(MPag):                  25

（5）排气量（Nm3/h）    420～2800

（6）噪音 db (A)： 　           ≤75

（7）增压方式：        液压驱动

（8）冷却方式：        全风冷

（9）油箱容积(L)：            1000

（10）增压电机总功率(kW)：        37×2=74

（11）干燥用加热器功率(kW)： 18

（12）机组总功率(kW)：         ≤105

（13）出口天然气露点(℃)： －55

（14）干燥再生方式： 闭式循环再生

（15）机组外形：(mm) 9500×2500×5000(长×宽×高)

（16）运输尺寸：(mm) 9500×2500×3000(长×宽×高)

（17）计量范围（Nm3/h） 0～2400：

（18）计量精度： ±0.5%

（19）防爆等级：                       ExdemibⅡBT4；
